Penangkal Petir atau Penyalur Petir?
Memahami Cara Kerja Sistem Proteksi Petir yang Benar
Apakah Istilah “Penangkal Petir” Sudah Tepat?
Selama bertahun-tahun masyarakat Indonesia mengenal istilah penangkal petir atau bahkan anti petir. Kedua istilah tersebut sebenarnya sudah menjadi bahasa umum, namun dari sudut pandang teknik kelistrikan keduanya kurang tepat.
Istilah tersebut sering menimbulkan persepsi bahwa sebuah bangunan akan 100% aman dari sambaran petir setelah memasang penangkal petir. Faktanya tidak demikian.
Dalam dunia teknik, istilah yang lebih tepat adalah Sistem Proteksi Petir (Lightning Protection System/LPS) atau Sistem Penyalur Arus Petir, karena fungsi utamanya bukan menghalangi petir datang, melainkan mengendalikan jalur arus petir agar mengalir ke tanah dengan aman, sehingga risiko terhadap manusia, bangunan, dan peralatan dapat diminimalkan.
Prinsip ini sejalan dengan standar internasional seperti IEC 62305 dan NFPA 780, yang menyatakan bahwa tujuan sistem proteksi petir adalah mengurangi risiko, bukan menghilangkan risiko sepenuhnya.
Bagaimana Petir Terjadi?
Petir merupakan fenomena alam yang terjadi akibat pemisahan muatan listrik di dalam awan badai (Cumulonimbus).
Di dalam awan terjadi tumbukan antara kristal es, butiran air, dan partikel es (graupel). Tumbukan tersebut menyebabkan pemisahan muatan positif dan negatif sehingga terbentuk medan listrik yang sangat besar.
Ketika beda potensial antara awan dan bumi (atau antar awan) telah melampaui kemampuan udara sebagai isolator, udara akan mengalami breakdown sehingga terbentuk saluran listrik yang kita kenal sebagai sambaran petir.
Secara sederhana prosesnya terdiri dari beberapa tahapan:
- Terjadi pemisahan muatan di dalam awan.
- Medan listrik antara awan dan bumi semakin besar.
- Muncul Stepped Leader, yaitu kanal listrik yang bergerak turun menuju permukaan bumi.
- Dari objek-objek tinggi di permukaan bumi muncul Upward Streamer.
- Ketika keduanya bertemu, terbentuk Return Stroke, yaitu kilatan terang yang kita lihat sebagai petir.
Inilah alasan mengapa bangunan tinggi, menara, cerobong, maupun pohon memiliki peluang lebih besar menjadi titik sambaran.
Tujuan Sistem Proteksi Petir
Banyak orang beranggapan bahwa penangkal petir berfungsi agar bangunan tidak pernah tersambar petir.
Anggapan tersebut kurang tepat.
Justru sistem proteksi petir dirancang agar apabila terjadi sambaran, arus petir memiliki jalur dengan impedansi rendah menuju sistem pembumian (grounding), sehingga tidak merusak struktur bangunan maupun membahayakan penghuninya.
Dengan kata lain, sistem proteksi petir mengendalikan sambaran, bukan menolak sambaran.
Jenis Sistem Proteksi Petir
1. Sistem Konvensional (Franklin/Faraday)
Merupakan sistem proteksi petir yang paling lama digunakan dan masih menjadi acuan berbagai standar internasional.
Sistem ini terdiri dari:
- Air Terminal (batang penangkap petir)
- Down Conductor (kabel penghantar)
- Grounding System (sistem pembumian)
Apabila terjadi sambaran, arus petir dialirkan melalui penghantar menuju tanah secara aman.

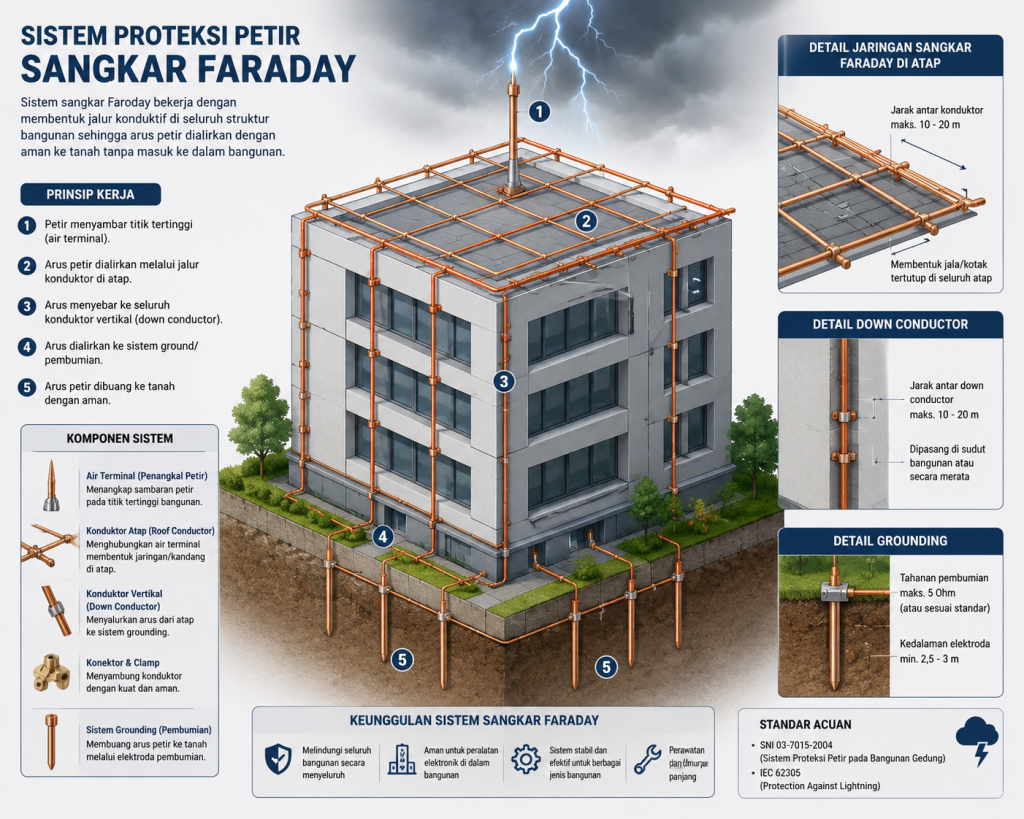

Pada bangunan besar sering digunakan metode Faraday Cage, yaitu jaringan konduktor yang mengelilingi bangunan sehingga membentuk perlindungan yang lebih menyeluruh.

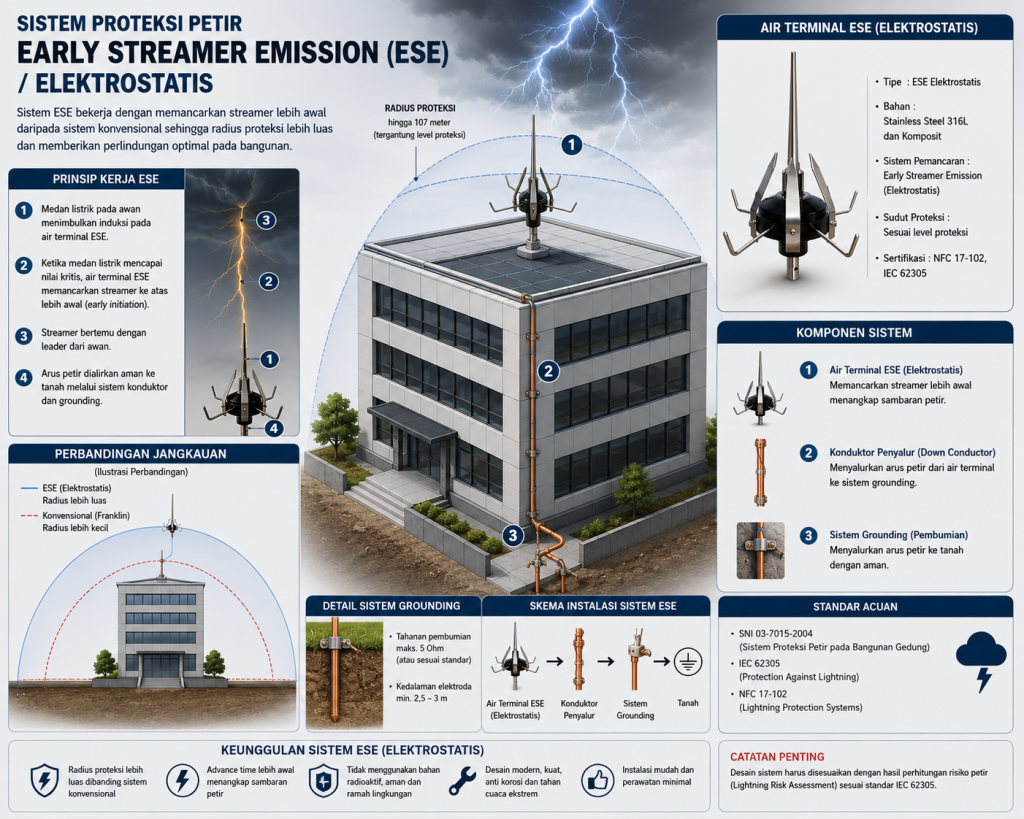

2. Sistem Early Streamer Emission (ESE)
Salah satu teknologi yang banyak digunakan saat ini adalah Early Streamer Emission (ESE).
Prinsip kerjanya adalah memanfaatkan medan listrik atmosfer untuk menghasilkan upward streamer lebih awal dibandingkan objek di sekitarnya.
Dengan terbentuknya streamer lebih awal, peluang sambaran mengenai terminal udara menjadi lebih besar sehingga arus petir dapat diarahkan menuju sistem grounding.
Perlu dipahami bahwa teknologi ESE tidak membuat bangunan kebal terhadap petir, melainkan dirancang untuk meningkatkan efektivitas titik tangkap sambaran sesuai desain dan kondisi instalasi.
Cara Kerja NeoFlash
NeoFlash merupakan sistem proteksi petir tipe Early Streamer Emission (ESE).
Ketika awan bermuatan listrik berada di atas area yang diproteksi, medan listrik atmosfer akan menginduksi komponen aktif pada kepala terminal NeoFlash.
Energi induksi tersebut dimanfaatkan untuk menghasilkan pelepasan streamer pada saat kondisi medan listrik telah mencapai ambang tertentu.
Apabila terjadi pembentukan saluran petir (Stepped Leader) dari awan, streamer yang dipancarkan NeoFlash memiliki peluang lebih besar untuk berinteraksi dengan saluran tersebut sehingga sambaran diarahkan menuju terminal NeoFlash.
Selanjutnya arus petir diteruskan melalui kabel penghantar menuju sistem grounding sehingga energi petir dapat dibuang ke tanah secara aman.
Kinerja sistem tetap sangat bergantung pada kualitas instalasi secara keseluruhan.
Grounding Tetap Menjadi Faktor Terpenting
Secanggih apa pun kepala penangkap petir yang digunakan, sistem tidak akan bekerja optimal apabila sistem grounding tidak dirancang dengan baik.
Grounding yang baik harus memiliki:
- jalur penghantar berimpedansi rendah,
- sambungan mekanis dan listrik yang baik,
- sistem bonding yang benar,
- mampu mengalirkan arus petir secara aman ke tanah.
Di Indonesia, banyak proyek menggunakan acuan nilai tahanan pembumian ≤ 5 Ohm sebagai target praktis sesuai kebutuhan instalasi dan regulasi yang berlaku. Namun dalam standar IEC, kualitas grounding tidak hanya dinilai dari angka tahanan tanah, melainkan juga dari kemampuan sistem mengendalikan arus petir secara aman beserta seluruh jaringan bonding yang terpasang.
Mengapa Peralatan Elektronik Tetap Bisa Rusak?
Banyak orang bertanya,
“Mengapa sudah memasang penangkal petir tetapi televisi atau komputer masih rusak?”
Jawabannya karena terdapat dua jenis ancaman petir.
Sambaran Langsung
Petir mengenai bangunan secara langsung.
Ancaman ini ditangani oleh:
- Air Terminal
- Down Conductor
- Grounding
Sambaran Tidak Langsung
Petir menyambar di lokasi lain, tetapi energi petir merambat melalui:
- jaringan listrik PLN,
- kabel telekomunikasi,
- jaringan internet,
- CCTV,
- jaringan data,
- antena.
Lonjakan tegangan (surge) inilah yang sering merusak peralatan elektronik meskipun bangunan tidak terkena sambaran langsung.
Karena itu, sistem proteksi petir modern tidak hanya terdiri dari proteksi eksternal, tetapi juga harus dilengkapi Surge Protective Device (SPD) untuk membatasi lonjakan tegangan yang masuk melalui jaringan listrik maupun data.
Sistem Proteksi Petir yang Lengkap
Sebuah sistem proteksi petir yang baik terdiri dari dua bagian utama.
Proteksi Eksternal
- Air Terminal
- Down Conductor
- Grounding System
Berfungsi melindungi bangunan dari sambaran langsung.
Proteksi Internal
- Surge Protective Device (SPD)
- Equipotential Bonding
- Proteksi jalur data
- Proteksi jaringan komunikasi
Berfungsi melindungi peralatan elektronik dari lonjakan tegangan akibat sambaran langsung maupun tidak langsung.
Kedua sistem tersebut saling melengkapi dan tidak dapat dipisahkan.
Kesimpulan
Istilah penangkal petir memang sudah sangat dikenal masyarakat, namun secara teknis sistem ini lebih tepat disebut Sistem Proteksi Petir atau Sistem Penyalur Arus Petir.
Tidak ada sistem yang dapat menjamin perlindungan 100% terhadap seluruh dampak petir. Namun dengan perencanaan yang benar, pemilihan perangkat yang tepat, instalasi sesuai standar, sistem grounding yang baik, serta proteksi lonjakan tegangan (SPD), risiko kerusakan akibat petir dapat dikurangi secara signifikan.
Karena itu, memilih sistem proteksi petir sebaiknya tidak hanya mempertimbangkan jenis kepala terminal yang digunakan, tetapi juga memperhatikan kualitas desain, instalasi, pembumian, bonding, dan proteksi internal agar bangunan memperoleh perlindungan yang optimal.
